Комплект учебно-лабораторного оборудования "Основы электробезопасности"

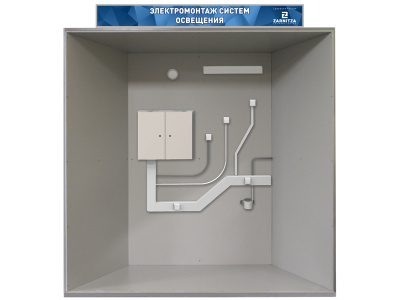

Лабораторный стенд "Электромонтаж и наладка систем освещения" выполнен в напольном моноблочном исполнении.

Стенд состоит из индивидуального модуля для участника соревнований, где производится электромонтаж системы освещения.


Базовая комплектация:

Тулбокс
1

Пластиковый ящик с крышкой 60 х 40 х 36,5 мм
1

Угловая поворотная стусло-пила STAYER 1546
1

Стальная стремянка "Вихрь СС" 1х3 73/5/1/7
1

Набор электромонтажника КВТ НИЭ
1

Набор STAYER MASTER ТECHNO 25084-H43
1

Аккумуляторная дрель-шуруповерт PATRIOT THE ONE BR 141Li
1

Молоток 200 г
1

Уровень 600 мм
1

Набор бит Ryobi RAK17SD 5132002550
17

Набор сверл по металлу в пластиковой кассете (1-10 мм; HSS-R) DeWALT DT 5911
10

Ножовка по металлу "Энкор Оса" 20980
1

Сверло ступенчатое (6-30 мм; 13 ступеней; шаг 2 мм; ход 4,5 мм) по металлу "Энкор" 21630"
1

Набор напильников по металлу 200 мм, зернистость 2 TOPEX 06A250
1

Измеритель сопротивления изоляции UNI-T UT511 13-0042
1

Мультиметр MY61
1

Рулетка 3 м
1

Карандаш
1

Электронный угломер Smart&Solid UGL-101
1

Пресс-клещи ПКВк-10 (КВТ)
1

Болторез КВТ БР-450 67837
1




Комплектующие для монтажа:

Комплект соединительный двойной MDS20 INOX (30 шт.).
Заглушка для кабель-канала 100 х 60 ПРАЙМЕР (2 шт.).
Розетка в кабель-канал с заземлением со шторками белый РКС-20-30-П-К ПРАЙМЕР (3 шт.).
Рамка и суппорт для кабель-канала Праймер на 4 модуля.
Рамка и суппорт для кабель-канала на 6 модулей.
Розетка компьютерная RJ45 UTP категория 5e, 2 модуля (3 шт.).
Разъем RJ-45 коннектор (10 шт.).
Труба гофрированная d16 мм (10 м) 10 м.
Держатель с защелкой 16 мм для труб (60 шт.).
Держатель с защелкой 20 мм для труб (5 шт.).
Муфта труба-коробка 20 мм IP65.
Муфта 16 мм труба-коробка IP65 BS16 (10 шт.).
Угол плоский С-образный 16 мм CRSG (40 шт.).
Коробка для открытой установки КМКУ 88 х 88 х 44 ЭЛЕКОР (4 шт.).
Светильник люминесцентный ЛСП-1х18 ЭПРА IP65 (3 шт.).
Корпус металлический ЩРн-2x48з-0 36 УХЛ3 IP31 PRO.
Сальник d= 25 мм серый (5 шт.).
Выключатель автоматический трехполюсный 25А C ВА47-29 4.5 кА.
Выключатель автоматический однополюсный 10А C ВА47-29 4.5 кА (3 шт.).
Выключатель автоматический однополюсный 6А C ВА47-29 4.5 кА (5 шт.).
Выключатель автоматический дифференциальный АВДТ-32M C10 30 мА (2 шт.).
Контактор модульный КМ40-20 2п, катушка управления 230В АС 40А 2НО (2 шт.).
Звонок ЗД-47 DIN.
AC/DC преобразователь MDR-100-24.
Пускатель 0.63-1А ПРК32-1, управление кнопками.
Лампа сигнальная DIN 1P красная матрица ЛС-47М.
Клемма ЗНИ-4 мм кв. серый (60 шт.).
Клемма ЗНИ-4 мм кв. синий (10 шт.).
Заглушка для ЗНИ 4-6 мм кв. серый (4 шт.).
Лампа AL-22TE сигнальная зеленая с подсветкой неон 240 В (3 шт.).
Лампа AL-22TE сигнальная красная с подсветкой неон 240 В.
Кнопка аварийная с фиксацией LAY5-BS542 Гриб 240 В.
Саморез 3,5 х 30 с пером (60 шт.).
Саморез 3,5 х 25 1 (100 шт.).
Скоба 8 мм круглая пластиковая (25 шт.).
Наконечник кабельный НШвИ 6-12 черный (10 шт.).
Наконечник кабельный НШвИ 1,5-8,2 красный (10 шт.).
Наконечник штыревой НШвИ 2 х 1,5-12 красный НГИ2 (10 шт.).
Наконечник кабельный НШвИ 2,5-8,2 синий (10 шт.).
Наконечник НШвИ 2 х 2,5-12 синий НГИ2 (10 шт.).
Лоток проволочный 35 х 100 (6 шт.).
Кронштейн настенный основание 150 мм (10 шт.).
Кабель-канал 100 x 60 мм парапет ПРАЙМЕР 6 м.
Перегородка разделительная для кабель-канала высотой 60 мм 6 м.
Рамка и суппорт для кабель-канала универсальные на 2 модуля (2 шт.).
Кабель-канал 60 x 40 ЭЛЕКОР 2 м.
Кабель-канал 25 x 16 мм белый ЭЛЕКОР 4 м.
Труба гладкая жесткая 16 мм серая (3 м) 9 м.
Труба гладкая жесткая 20 мм серая (3 м) 3 м.
Держатель с защелкой 20 мм для труб (10 шт.).
Выключатель двухклавишный скрытый белый в сборе (2 шт.).
Выключатель одноклавишный скрытый белый в сборе (2 шт.).
Светильник светодиодный ДБП-12w (5 шт.).
ССИ-114 розетка стационарная (3 шт.).
ССИ-215 розетка переносная.
ССИ-014 вилка переносная (3 шт.).
Счетчик электроэнергии НЕВА 303 1S0 5(60) трехфазный однотарифный 5(60).
Корпус КП-101 на 1 кнопку.
Корпус КП-104 на 4 кнопки.
Кнопка зеленая SВ-7 Пуск 1з+1р 22 мм 240 В (2 шт.).
Саморез 3,5 х 20 (120 шт.).
Кабель F/UTP 4 х 2 х 0,5 cat 5e (витая пара) 60 м.
Провод ПВС 3 х 2,5 20 м.
Провод ПВС 3 х 1,5 60 м.
Кабель ВВГнг-LS 5 х 4 6 м.
Провод ПУГВ 1 х 6 желто-зеленый многопроволочный 10 м.
Провод ПУГВ 1 х 2,5 желто-зеленый многопроволочный 10 м.
Провод силовой ПуГВ 1 х 2,5 голубой многопроволочный 10 м.
Провод силовой ПуГВ 1 х 2,5 белый многопроволочный 50 м.
Провод силовой ПуГВ 1 х 1,5 желто-зеленый 15 м.
Провод ПУГВ 1 х 1,5 голубой 30 м.
Провод ПУГВ 1 х 1,5 белый 150 м.
Стол лабораторный.
Ножки регулируемые (4 шт.).
Вывеска с наименованием стенда (4 шт.).
Кронштейн настенный, основание 150 мм (10 шт.).
Соединитель перфорированный CP INOX (4 шт.).
Муфта 16 мм труба-коробка IP65 BS16 (6 шт.).
Концевые выключатели IP65 MTB4-LZ (2 шт.).
Датчик движения ДД 025 белый 1200 Вт 360 градусов 6М IP20.
Бытовой вентилятор канальный осевой на кронштейне "Вентс "100 ВКОк.
Контактор модульный КМ40-20 2п, катушка управления 230В АС 40А 2НО (2 шт.).
Реле импульсное BIS-411.
ОВЕН ПР110-220.8ДФ.4Р.
Контактор модульный КМ20-22 AC IEK (3 шт.).
Лампа сигнальная DIN 1P желтая матрица ЛС-47М.
Лампа сигнальная DIN 1P зеленая матрица ЛС-47М.
Клемма ЗНИ-4 мм кв. земля желто-зеленая (10 шт.).
Корпус КП-103 на 3 кнопки.
Кнопка красная SВ-7 Стоп 1з+1р 22 мм 240 В.
Наконечник НКИ5.5-6 кольцо 4-6 мм (2 шт.).
Комплект поставки:
Лабораторный стенд "Электромонтаж и наладка систем освещения".
Лабораторный стол.
Кабина для электромонтажа.
Комплект инструментов.
Комплект для монтажа.
Паспорт изделия.
Технические характеристики (энерго-габаритные):
Габариты: 2700 х 1100 х 2100 мм.
Масса: не более 120 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность: не более 500 Вт.
Назначение:
Комплект учебно-лабораторного оборудования предназначен для получения практического опыта выполнения электромонтажных работ, чтения технической документации, поиска и устранения неисправностей при подготовке к конкурсам профессионального мастерства по системе WORLDSKILLS в компетенции "Электромонтажные работы".

Комплект позволяет производить подготовку по следующим разделам:

Монтаж электрооборудования промышленных зданий с использованием традиционных технологий.
Монтаж электрооборудования общественных и жилых зданий с использованием современных и передовых технологий.
Поиск неисправностей.
Состав (основного изделия):
Каркас для электромонтажных работ.
Шкаф электромонтажный.
Комплект установочного оборудования.
Монтажный комплект (DIN-рейки, шины, ограничители, провод монтажный, трубки, лотки, кабель-канал).
Набор полевого оборудования (выключатели, лампы).
Набор инструментов.
Комплект расходных материалов.
