Компьютеризированный интерактивный тренажерный комплекс по обучению операторов дефектоскопных тележек

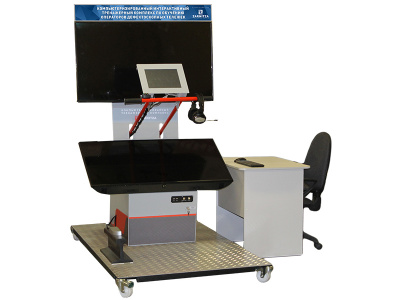

Компьютеризованный интерактивный тренажерный комплекс имеет напольное исполнение и выполнен в виде рамы с основанием, на котором размещены два дисплея (фронтальный и напольный), а также ручки, имитирующей ручку реального дефектоскопа, но которой размещен сенсорный монитор.

Фронтальный дисплей предназначен для отображения меню, подсказок оператору (в режиме обучения), виртуального железнодорожного пути, на котором выполняется контроль.

Напольный дисплей предназначен для отображения в виртуальном железнодорожном пути текущего положения блока-преобразователя по левой и правой рельсовым нитям.

Сенсорный дисплей предназначен для ввода и отображения данных и управления работой режимов дефектоскопа.

Во время работы тренажерный комплекс имитирует процесс обнаружения дефектов в обеих нитях железнодорожного пути по всей длине и сечению рельсов (за исключением перьев подошвы и зон шейки под болтовыми отверстиями) при сплошном контроле рельсов и проверке стрелочных переводов; моделирование дефектов в рельсах, а также производится проверка правильности действий оператора дефектоскопной тележки.

Тренажер имитирует сигналы контроля в виде А- и В-разверток от типовых элементов рельсов и дефектов, а также контролирует работу операторов с виртуальным дефектоскопом и выдает ему подсказки.

Аппаратно-программный комплекс обеспечивает:

формирование изображения железнодорожного пути;
моделирование сигналов контроля;
моделирование поверхностных дефектов кода 10.1-2, 11.1-2, 13.1-2, 16.3-4, 46.3-4;
оценку качества действий оператора;
моделирование неполадок дефектоскопа при контроле рельсов в пути;
моделирование ситуаций по охране труда.
Типы имитируемых дефектов в режиме сплошного контроля согласно Классификатору дефектов и повреждений элементов стрелочных переводов, утвержденному распоряжением ОАО "РЖД" от 16 августа 2012 г. № 1653 и инструкции "Дефекты рельсов. Классификация, каталог и параметры дефектных и остродефектных рельсов", утвержденной распоряжением ОАО "РЖД" от 23 октября 2014 г. № 2499р: 20.1-2, 21.1-2, 22.1-2, 24.1-2, 25.1-2, 26.3-4, 27.3-4, 30.1-2, 31.1-2, 33.1, 38.1, 50.1-2, 53.1, 55.1-2, 56.3-4, 57.3-4, 60.1-2, 66.3-4, 67.3-4, 69.1-2, 70.1-2, 71.1-2, 72.1-2, 73.1, 74.1-2, 75.1-2, 76.3-4, 77-3-4, 79.1-2, ДО.20.2, ДСН.20.2, ДР.21.2, ДО.60.2, ДСН.60.2, ДО.65.2, ДСН.65.2, ДУН.65.2, ДС.20.2, ДУ.20.2, ДУ.22.2, ДСП.26.2, ДСП.26.3, ДСП.60, ДС.50.1, ДС.60.1, ДС.60.2, ДО.26.3, ДС.26.3, ДСН.26.3, ДО.56.3, ДС.56.3, ДСН.56.3, ДО.66.3, ДС.66.3, ДСН.66.3.

В аппаратно-программном комплексе реализованы следующие режимы:

Тренировка - моделируется работа с дефектоскопной тележкой в условиях пути с использованием подсказок в помощь оператору;
Экзамен - производится оценка знаний оператора при работе с тренажером;
Выбор участка контроля - позволяет выбрать участок контроля;
Режим подготовки к работе - позволяет выбрать один из трех вариантов подготовки к работе: "Минимальный" (перед началом работы необходимо только включить регистрацию); "Средний" (перед началом работы необходимо произвести настройку канала ЗТМ (зеркально-теневым методом), настройку на тип рельса, включить регистрацию); "Полный" (перед началом работы необходимо произвести настройку всех каналов левой и правой нити, настройку на тип рельса и включить регистрацию);
База результатов - формируется таблица результатов тестирования;
Обучение - позволяет изучить дефектоскопное оборудование по 3D-моделям с поддержкой эксплуатационной и нормативно-технической документации;
Настройки - позволяет просмотреть и изменить настройки тренажера.
Методы ультразвукового контроля: эхо-, зеркальный, зеркально-теневой;

Имитируемые каналы сплошного контроля: 0-РС; 58º (55º); 65º; 70º; 42º;

Широкоформатные цветные дисплеи: фронтальный, напольный;

Сигнализация о наличии дефектов в каждом канале:

Звуковая (раздельная для каждой рельсовой нити и группы каналов);

мнемоническая (раздельная для каждой рельсовой нити и каждого канала) на сенсорном дисплее;
в виде развертки типа "В" для всех УЗ (ультрозвуковых) каналов обеих нитей, группы каналов;
в виде разверток типа "А", "А+В", "В" требуемого канала.
Индикаторы тренажера:

звуковой (встроенный динамик, головные телефоны);
цветной сенсорный монитор;
широкоформатные дисплеи.
На сенсорный дисплей индицируются:

развертки типа "В" всех каналов;
развертки типа "А", "А+В", "В" требуемого канала;
координаты выявленного дефекта;
амплитуды сигнала от дефекта;
текстовая информация.
На широкоформатные дисплеи индицируется:

развертки типа "В" всех каналов;
развертки типа "А", "А+В", "В" требуемого канала;
координаты выявленного дефекта;
амплитуды сигнала от дефекта;
текстовая информация;
путь с основными конструктивными элементами и окружающим фоном.
Внедрение комплексов позволит отрабатывать с работниками проведение практических занятий по технической учебе и навыки:

теоретической подготовки по вопросам устройства, эксплуатации и обслуживания дефектоскопов;
выработки навыков (алгоритма) работы со съемными средствами рельсовой дефектоскопии;
настройки дефектоскопа;
выявления опасных дефектов в рельсах;
определения параметров контроля.
Комплект поставки:
Тренажер.
Цветной дисплей (2 шт.).
Сенсорный дисплей.
Аппаратно-программный комплекс.
Специализированное программное обеспечение.
Комплект (клавиатура и мышь).
Наушники.
Стол.
Стул.
Макет образца СО-3Р.
Макет рельса Р65.
Технические характеристики (энерго-габаритные):
Габариты: 2200 х 1090 х 1900 мм.
Электропитание: 220 В, 50 Гц.
Масса: не более 250 кг.
Назначение:
Компьютеризованный интерактивный тренажерный комплекс предназначен для практических занятий по обучению операторов дефектоскопных тележек: технологии контроля с использованием современных ультразвуковых двухниточных дефектоскопов для сплошного контроля, основанных на микропроцессорной технике; контроля стрелочных переводов; расшифровке дефектограмм ультразвукового контроля; проведения настройки ультразвуковых каналов дефектоскопа на стандартном образце СО-3Р; проведения ручного контроля сварных стыков; устранения неполадок в процессе сплошного контроля рельсов; требованиям охраны труда при работе со съемными дефектоскопами.
